基于MIPI的FPGA-ISP相機標準化

• 1.被迫放棄了USB3.0

基于FPGA的全國產ISP相機，我們已經先后努力了2個年頭，也持續向大家匯報過我們的進展：

1. 時隔10年，我將重新殺回國產FPGA
2. 全國產0延時USB3.0 ISP工業相機但就2年的坎坷經歷來看，這也許是個偽命題，因?yàn)椴还苁菑男枨髠?cè)還是應用側，雖然我做到了全國產，但仍有2個問題是無解：

• USB3.0接口的相機，有?？荡笕A等龍頭在，后來者入場很難
• USB3.0接口的相機，在沖擊抗震中的表現不佳，是個難題
• USB3.0接口接入ARM協議解析延時更大，無法做到低延時

USB接口會由于震動、撞擊等脫落，導致觸電接觸不良，這需要耗費大量的精力去做自恢復以及斷點重傳。盡管扛住了了苛刻的測試流程，也安裝到了甲板上，但始終覺得南轅北轍，身心疲憊——方向不對，努力白費!

經過了一年多的持續迭代與探索，我們終于在工業相機模組應用上，放棄了USB3.0接口，放棄了在全國產方寸T630 USB3.0方案上，投入1年多研發精力的方案，全面走向MIPI CSI接口，并且推出了標準化產品。

1. 迭代6代后，終于推出MIPI ISP全國產相機
2. FPGA在低空經濟中的入場機會：ISP相機

• 2.全國產關鍵物料選型

卡脖子確實難受，是一種呼吸不過來的憋屈，那么國產化仍然是堅定不移的，未來10年的戰略，所以我們一如既往地堅持：全國產化ISP相機。

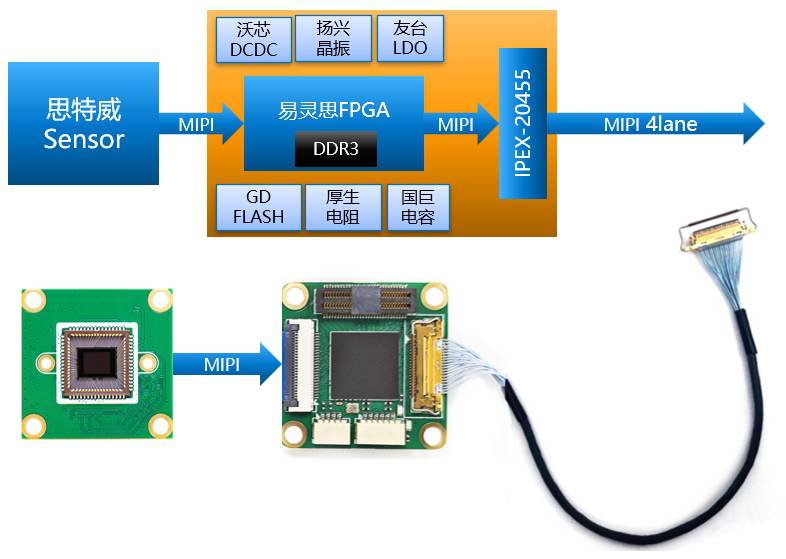

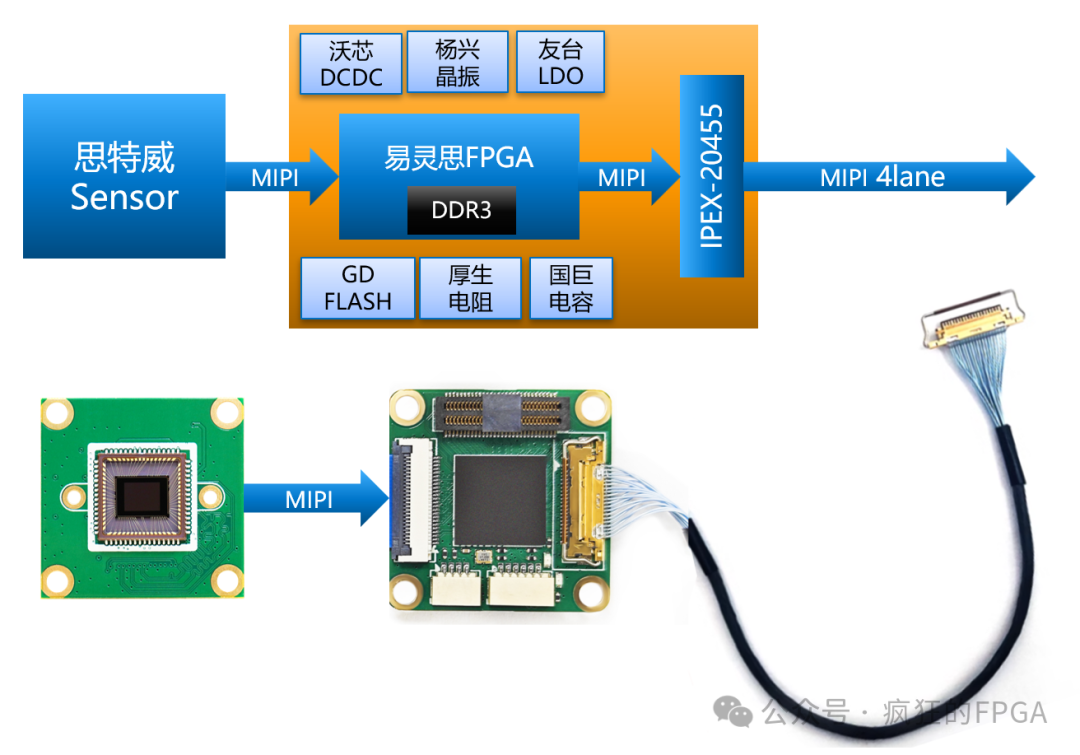

如下是我們的全國產相機的選型/架構：

這里的關鍵元件選型，如下：

• FPGA：易靈思鈦金16nm Ti60F225，低功耗高性能
• Sensor：思特威CMOS圖像傳感器，全國產高性能
• DDR3：FPGA合封DDR3，追求體積
• 其他：各種國產芯片選型，

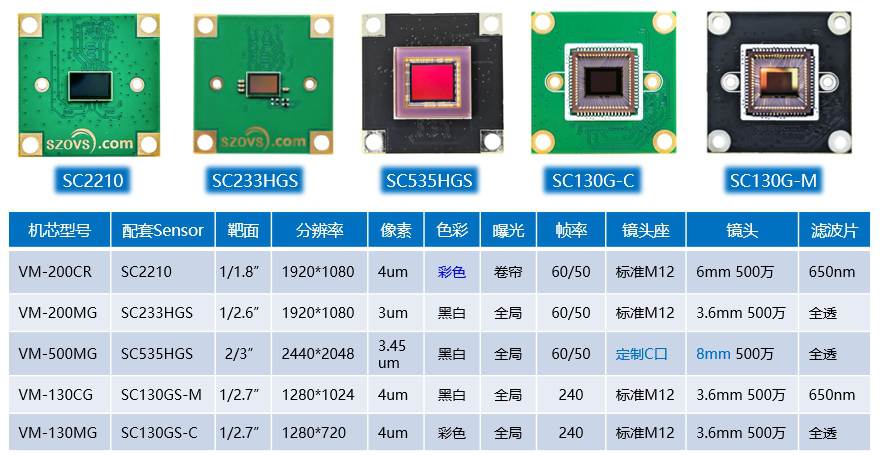

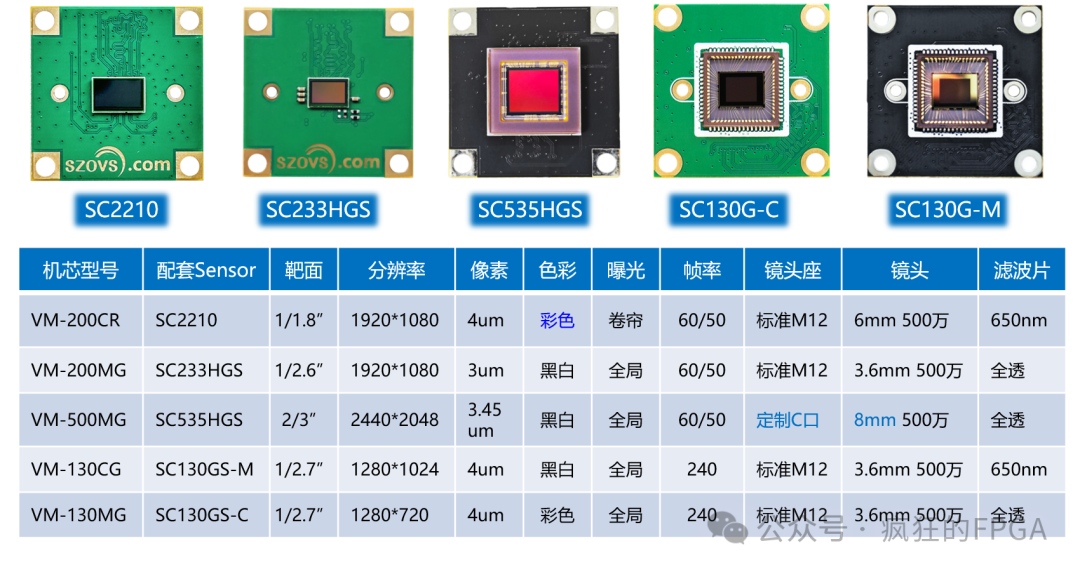

經過1年的迭代，以及幾個客戶的先后系統集成+對接測試后，一次性推出6個機型（4種傳感器），如下圖所示：

其中有幾個型號重點描述下：

1. VM-200CR是目前出貨多的彩色1/1.8寸1080P60的機芯；
2. VH-130MG則是目前130萬無線圖傳客戶喜歡的HDMI輸出模式；
3. VM-500MG的成本很高，參數性能也很高，面向高端需求
4. VM-130CG功耗非常夸張，做到720P 240幀的實時ISP，將近3W++

• 3.全國產ISP相機特性

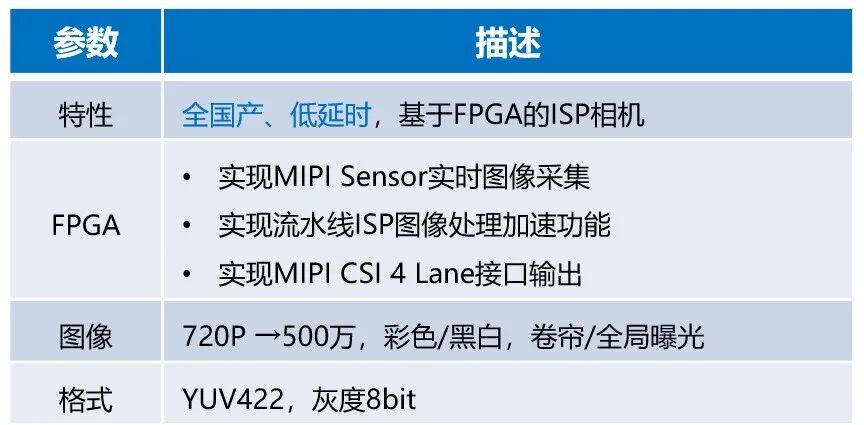

利用易靈思FPGA高速并行低功耗等特性，我們?cè)谟邢薜馁Y源內，將流水線按ISP的性能與延時做到了[敏感詞]。

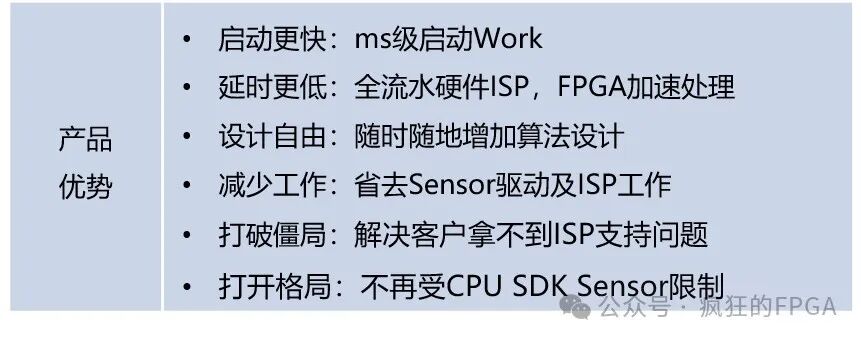

同時，利用FPGA來實現ISP，相對于ARM的優勢，主要有如下：

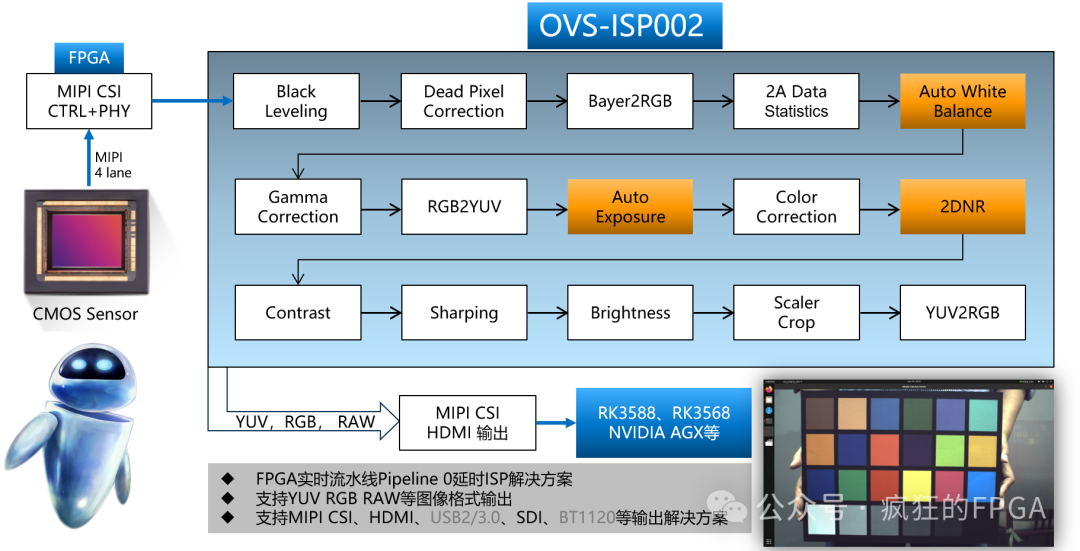

尤其是幫客戶解決了Sensor對接，以及ISP調試的工作量，加上FPGA 低延時的特性，是基于FPGA的ISP相機的大特性。如下所示，是我們?cè)贔PGA上實現的ISP Pipeline：

基于此，我們調試了幾款思特威的主流CMOS傳感器，包括130→500萬，以及卷簾/全局曝光傳感器，主要有如下：

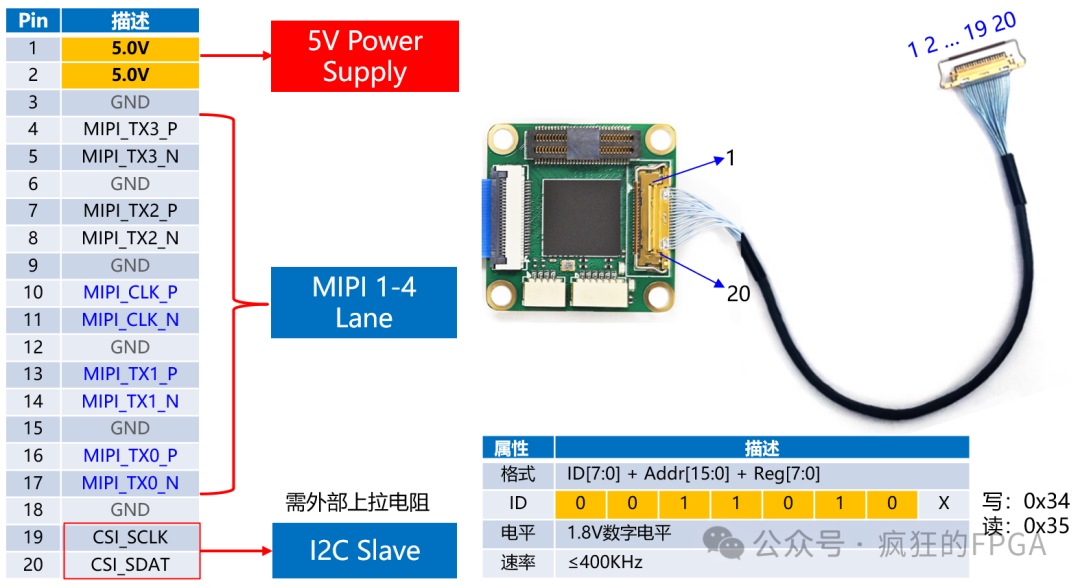

• IPEX同軸20P傳輸

在車載/無人機應用領域，往往希望線纜可以有以下特性：

1. 傳輸速率高
2. 線纜材質軟
3. 接口安裝穩定
4. 10-50cm的傳輸（更長建議SDI）

USB3.0除了傳輸帶寬還可以，需求2+3著實無法滿足，鑒于此，我們選用了無人機常用的IPEX線纜，信號線都走同軸，號稱單線可以運行10Gbps的速率（我們實測過2.5Gbps）。

IPEX（被動元件）是進口的品牌，但是也有國產替代型號；另外工廠對IPEX同軸線的加工，已經是輕車熟路，因此選型沒有壁壘。自從我們選用IPEX同軸線纜進行傳輸后，終于打破了1米傳輸高速M(fèi)IPI ISP相機的限制。

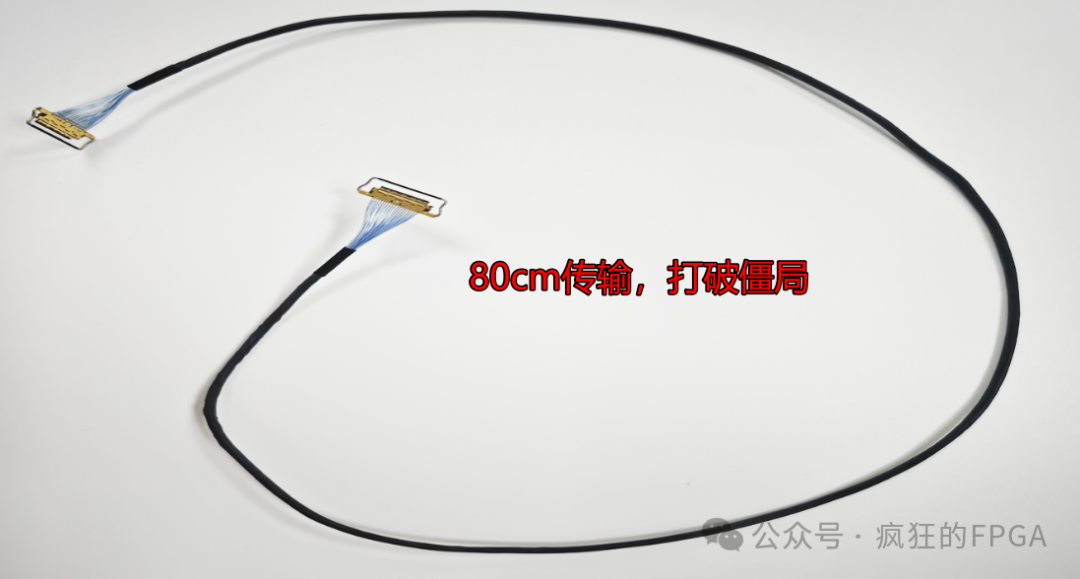

如下是我們提供給定制客戶的80cm的IPEX 20P同軸線，雙目接入了NVIDIA Jetson，已經穩定上機測試，完美解決了原來TypeC傳輸接口的問題。

• 成功案例分享

1）單目VM-200CR接入FPGA

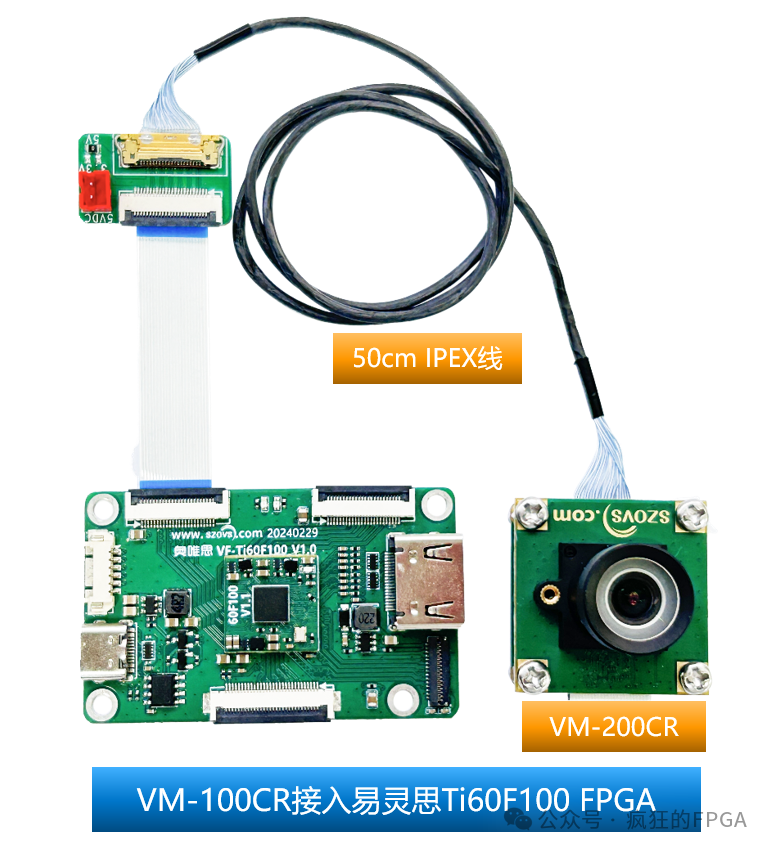

如下所示，客戶基于易靈思鈦金ti60F100做機器視覺的開發，但又不想把精力放在ISP上，因此采用我們的FPGA-ISP相機，50+cm傳輸后接入Ti60F100做顯示后處理。

??為了加速客戶開發，我們提供基于Ti60F100 接入VM-200CR的源代碼級FPGA工程。

2）雙目VM-200CR接入RK3588

這是目前行業客戶需求量大的應用，即采用RK進行無人機偵察，或者低空飛行的相關檢測應用。RK3588有強大的算力，但負責AI開發的工程師，仍然有3個問題：

• 負責AI的同時不會RK ISP
• 沒有更多精力投入ISP Tuning
• RK處理啟動+延時太慢了

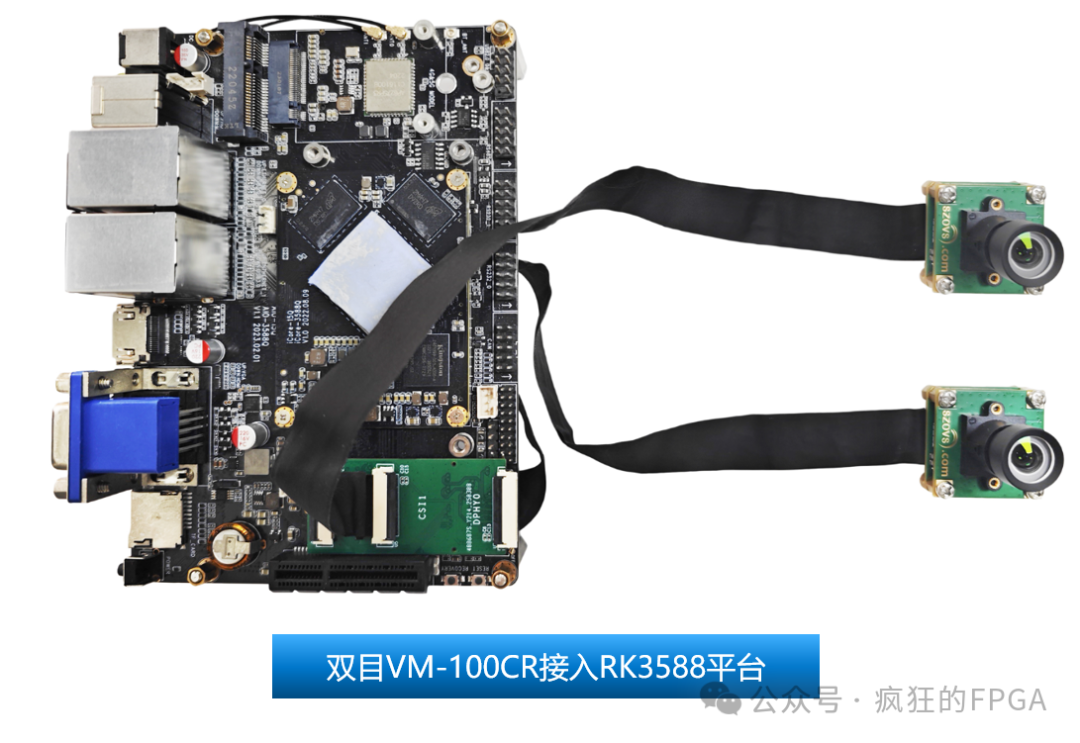

因此，也就有了我們FPGA實現ISP相機的需求。如下是客戶RK3588接入奧唯思雙目VM-200CR的實物演示（原先用USB3.0方案，終放棄）：



在國產ISP相機方案上，我們將持續迭代，不斷地優化圖像效果與功耗。

如果對我們產品感興趣，可以聯系我們：

https://item.taobao.com/item.htm?ft=t&id=830528734362

或在”奧唯思FPGA店鋪“ 搜索 ISP相機（批量可談）：
