基于易靈思國產FPGA，實現六目同步1080P實時采集+成像系統



 簡而言之，基于FPGA實現單目的采集，并沒有什么難的。

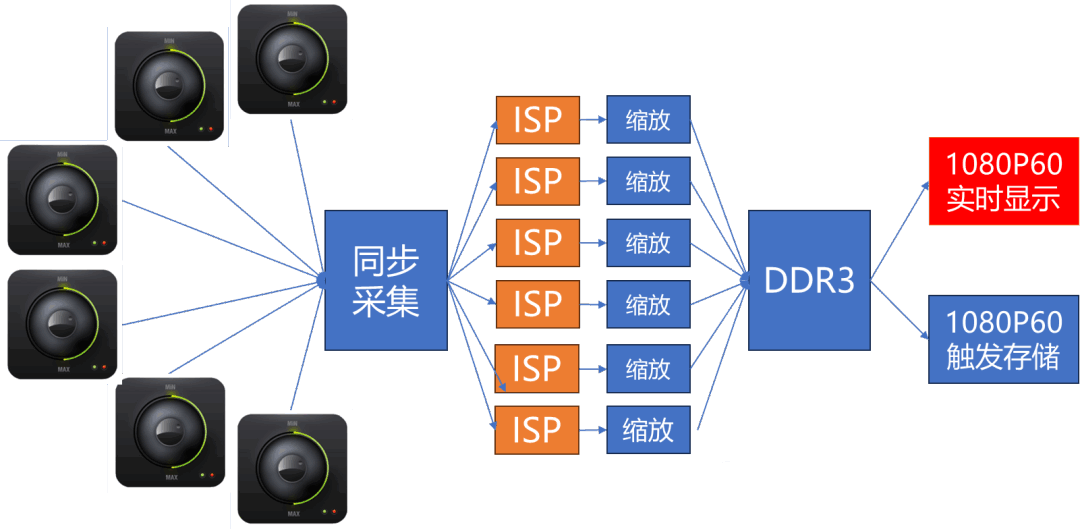

但基于FPGA，實現多目的同步采集→存儲→顯示，就不是那么好做了。具體分析，有難點如下：

• 實現6目同步采集需要一定經驗

• 實現6路ISP圖像處理資源消耗很大

• 實現6路同時縮放再拼接到1080P麻煩

• 實現觸發拍照存儲SD卡難度大

• 如何保證系統穩定可靠更難

綜上一切，系統實現并不是那么容易的。

但當FPGA來臨，再多的困難，也充滿了機遇。

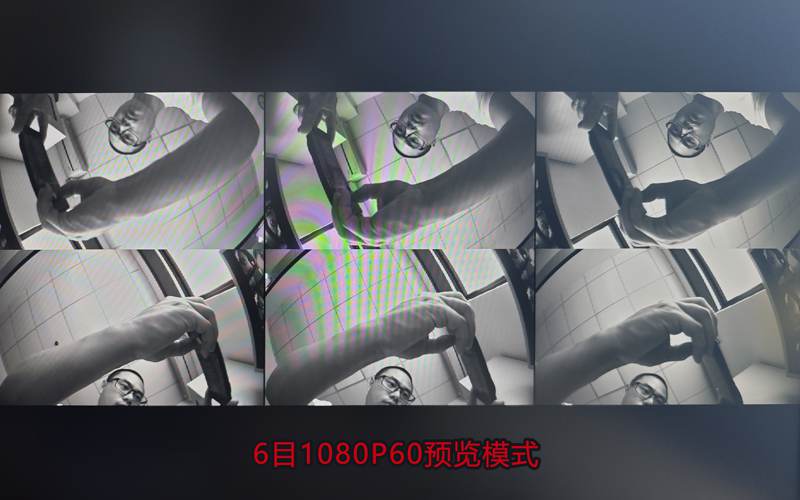

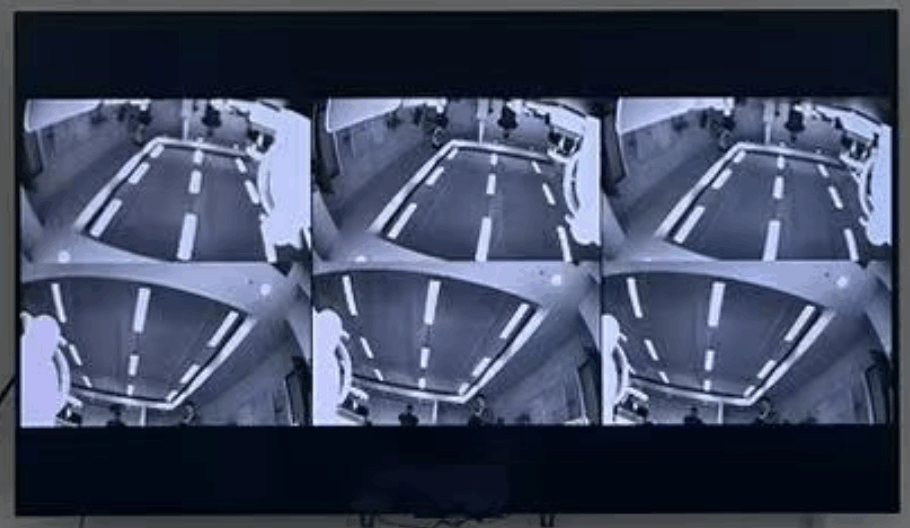

于是乎，我們基于國產易靈思FPGA（鈦金Ti60F225），實現了6目1080P同時采集→存儲→顯示的系統，如下所示：

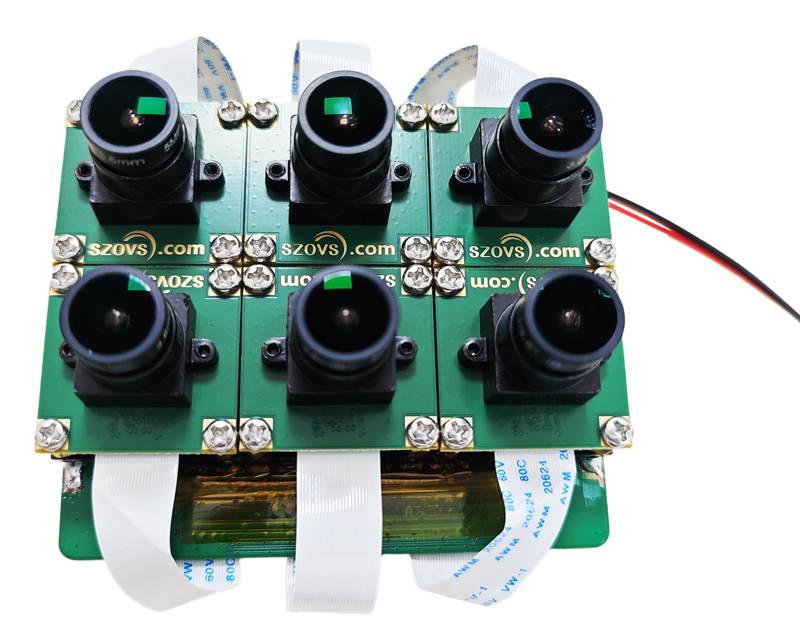

如圖所示，是奧唯思設計的，基于GW5AT-LV60 FPGA的圖像開發板。開發板采用核心板與底板的分離設計，方便客戶擴展及未來底版升級設計。

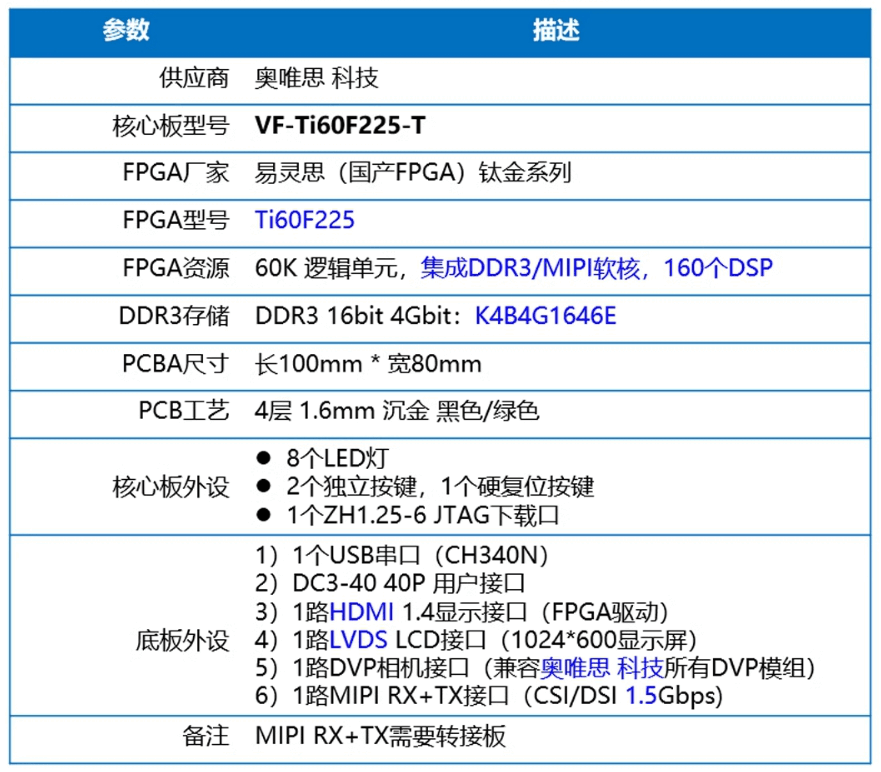

系統采用如下主要元件：

終，我們在3.1W的功耗下，實現了同步并行采集存儲+顯示的系統。

同樣的功能，在Xilinx ZYNQ7020上，需要將近5.2W的功耗，足以見得，16nm易靈思鈦金FPGA在功耗上的顯著優勢。

此外，采用FPGA實現6目采集+存儲+顯示，大的價值在于：

• 流水線計算，幾乎沒有延時

• 完全的同步，相機間沒有時差

• 自定義ISP，非常的靈活

• 隨時可加后處理算法，想象空間大


總結一句話，F(xiàn)PGA的價值所在，就是to be the one，即實現ARM做不到的性能，成為那個不可替代的角！

探索未知，永無止境；
       掌握了FPGA，真的可以掌握整個世界：

試想，6目同步ISP相機，可以以什么樣的姿態，翱翔天空呢？

• HDMI 1080P60可用于無線圖傳

• 觸發/同步保存原圖可用于拍攝存圖

• 不同的的鏡頭可用于監測不同的視場/波段

• 不同的角度安裝更可以實現720°同步采集

奧唯思，專注FPGA圖像開發。

       作為易靈思的獨家第三方合作伙伴，奧唯思在易靈思FPGA的視覺方案實現，以及技術推廣上，做出了有目共睹的貢獻。

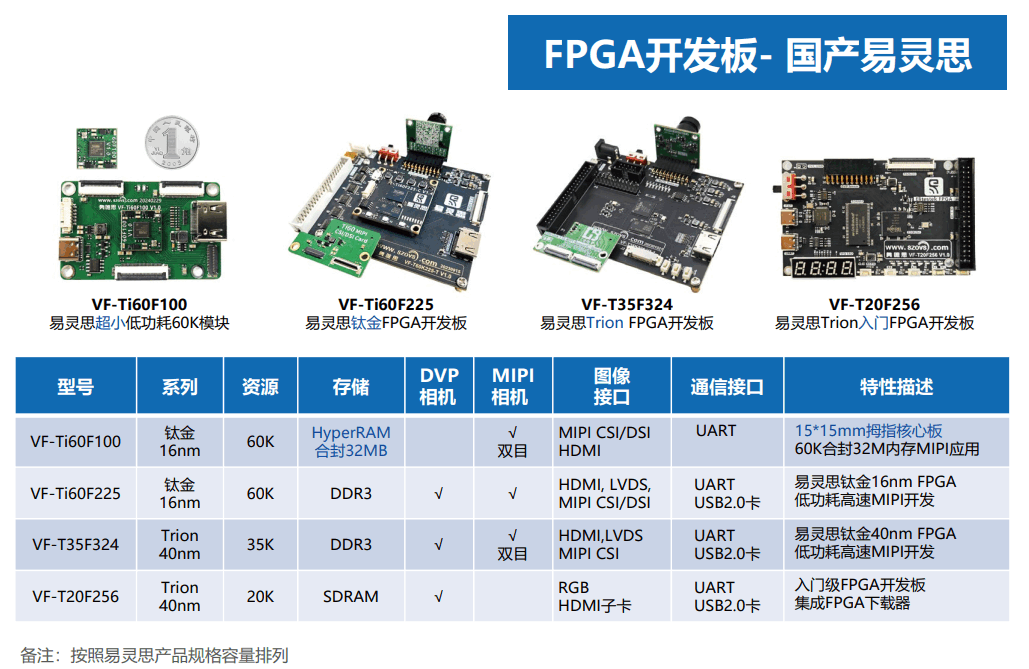

      如下是本系統采用的，基于易靈思鈦金Ti60F225的FPGA開發平臺，入手國產FPGA視頻圖像，易靈思以其獨特的架構，以及16nm的工藝優勢，在MIPI以及低功耗應用有著先天的優勢。

淘寶采購鏈接：ttps://item.taobao.com/item.htm?ft=t&id=677237740535

2024，奧唯思推出了鈦金Ti60F100拇指板，以及白菜價的20K Trion FPGA學習板，出席+演講了易靈思+思特威視覺大會，并獨家支持了國產FPGA大賽（易靈思賽道）。

2025，奧唯思將會更多的投入，主要包括如下幾個方面：

• 出版《深入淺出玩轉易靈思FPGA》一書

• 推廣基于易靈思FPGA的RISC-V開發案例

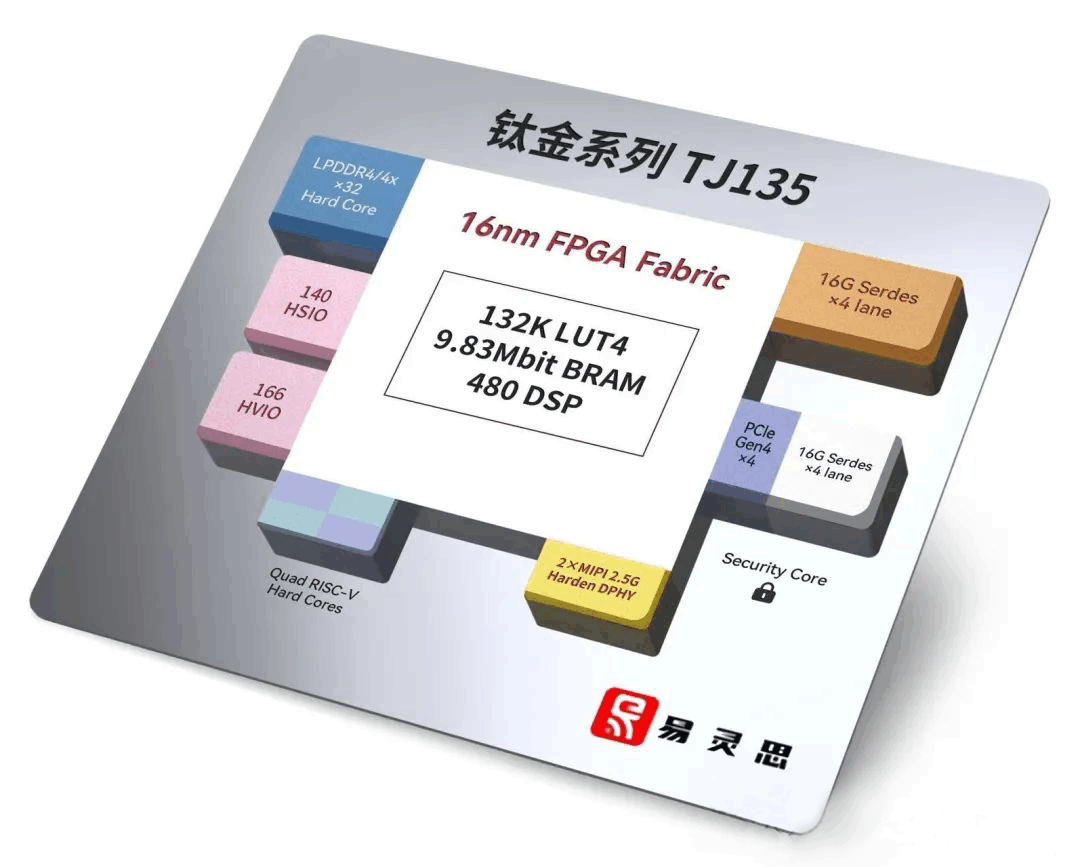

• 獨家研發TJ135 FPGA視頻圖像設計平臺
