FPGA模擬MIPI相機，成功接入NVIDIA AGX開發者

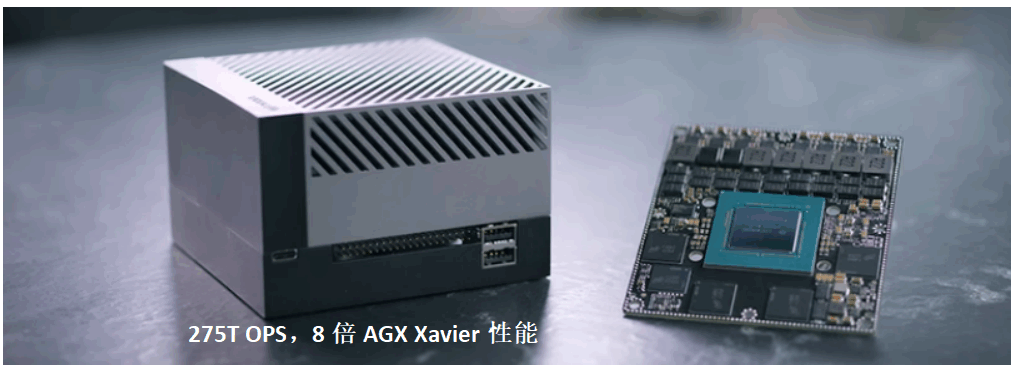

視覺相機是機器智能/自動化的關鍵，NVIDIA Jetson支持多個合作伙伴的Camera，這些相機包括USB、以太網、MIPI等接口的相機。Jetson為這些相機提供了完整的Jetpack SDK，支持用戶可以快速接入這些相機，來實現相應的設計。

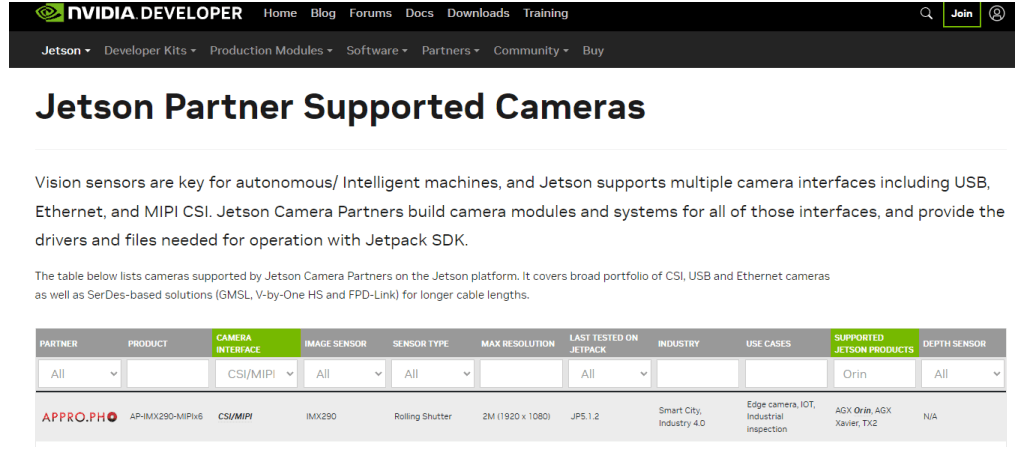

Jetson支持的相機列表，可以從官網中找到，如下所示：
選擇CSI/MIPI接口，以及Orin套件，網頁會出現Jetson Partner支持的相機列表，主要是：Sony的IMX290、IMX334、IMX179、IMX335、IMX415 ，以及Aptina的AR0234、AR0144、AR0822等。因此，比如用戶使用NVIDIA的Jetson AGX Orin開發者套件，套件的SDK中就原生的支持如上列表的傳感器CSI接入，用戶可以快速進行自己的解決方案開發。
如果選用上述列表中的相機并搭配配套的CSI轉接板，由于Camera Partner已經提前和NVIDIA Jetson各種型號做了對接，原廠鏡像中驅動默認已經支持，可以做到即插即用。
但是如果我們選用了列表外的sensor型號，即非Camera Partner的產品，就無法直接使用，比如我想用Sony的IMX472、 IMX252，思特威的SC2210、SC235HGS等，則需要進行配套的硬件開和驅動軟件的升級。為此，奧唯思為您提供了完整的解決方案，可搭載任意相機，也可以選FPGA集成ISP。

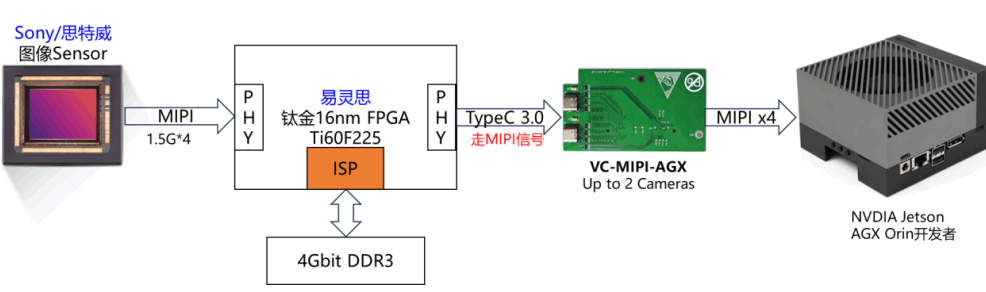

如下圖所示：方案采用易靈思鈦金16nm的FPGA Ti60F225，通過MIPI CSI RX采集圖像傳感器的數據，在FPGA內部經過一系列復雜的ISP運算后，再通過MIPI CSI TX將圖像數據發送給后端。

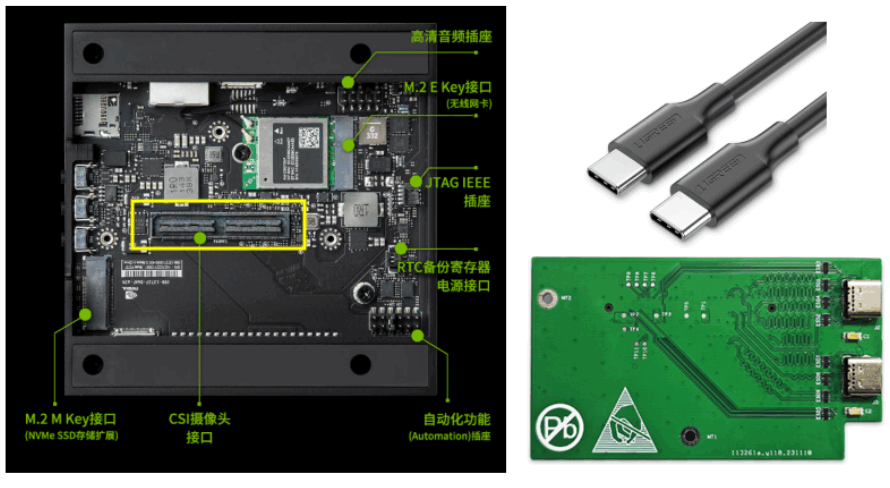

其中VC-MIPI-AGX為奧唯思自研的配套NVIDIA Jetson AGX Orin開發者套件的 MIPI接入子卡。如下圖所示，為AGX的MIPI卡槽，以及我們設計的接入子卡。我們使用高速穩定的TypeC 3.0數據線，來傳輸MIPI信號。當前方案可支持2個MIPI CSI通道，單通道高支持6Gbps帶寬。目前方案已經成功接入AGX，穩定可靠，烤機測試通過。
易靈思16nm鈦金系列FPGA的低功耗、高帶寬、小體積特點，充分賦能終端產品使其具有創新性和競爭力。鈦金系列Ti60可支持MIPI/LVDS等接口的多攝像頭輸入、多類型屏幕驅動、高性能RISC-V軟核等功能，適用于各種相機和傳感器系統等場景應用。

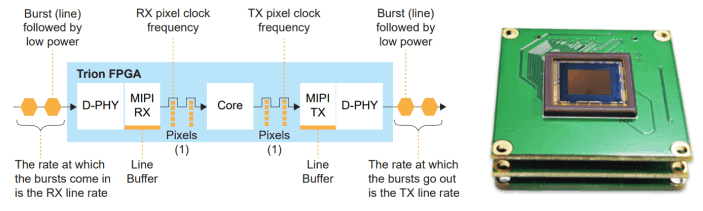

因此我們選用了易靈思的FPGA作為主控，充分利用其高速低功耗的特性，完成了MIPI CSI的采集、ISP圖像處理，以及MIPI CSI的發送。易靈思Ti60 FPGA的MIPI PHY為1.5Gbps單通道，4 lane支持6Gbps，在85%有效帶寬下，評估有效的傳輸分辨/幀率，如下：
|
RGB888傳輸 |
有效帶寬 |
實際帶寬 （85%） |
結果 |
|
RGB888 24bit傳輸 |
|||
|
1920*1080@60 |
有效帶寬= 1920*1080*8bit*60*3 = 2.986Gbps |
3.513Gbps |
√ |
|
1920*1080@100 |
有效帶寬= 1920*1080*8bit*100*3 = 5.286Gbps |
6.219Gbps |
× |
|
1920*1080@120 |
有效帶寬= 1920*1080*8bit*120*3 = 5.972Gbps |
7.026Gbps |
× |
|
Bayer 8bit傳輸 |
|||
|
1920*1080@60 |
有效帶寬= 1920*1080*8bit*60 = 0.9953Gbps |
1.171Gbps |
√ |
|
1920*1080@100 |
有效帶寬= 1920*1080*8bit*100= 1.659Gbps |
1.952Gbps |
√ |
|
1920*1080@120 |
有效帶寬= 1920*1080*8bit*120 = 1.991Gbps |
2.342Gbps |
√ |
|
4096*2304@60 |
有效帶寬= 1920*1080*8bit*60 = 4.530Gbps |
5.330Gbps |
√ |
采用RGB888或者Bayer 8bit傳輸，各有優缺點：
1）RGB888 8bit傳輸，AGX可以直接獲取圖像數據，好處是沒有額外的源數據處理開銷；壞處是由于Bayer的3倍帶寬，當前FPGA方案只能支持到1080P60方案。

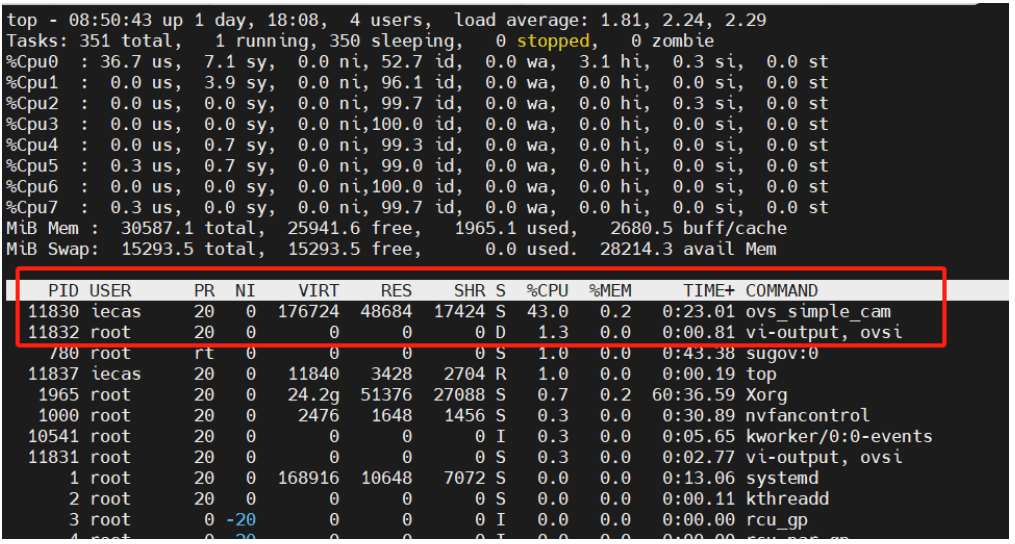

2）Bayer 8bit傳輸，帶寬是RGB888的1/3，可以支持更高的分辨率（4K60），同時在同等分辨率下，比RGB888可以支持更長的傳輸距離；不足的是需要AGX的CPU（Neon）來處理Bayer2RGB算法，目前測試1080P120消耗了1個CPU 43%的資源（共12個CPU，單核資源消耗如下圖所示）。
綜合評估下，由于當前只用了AGX 1個CPU，并且用戶的算法主要在GPU上跑CUDA，因此采用Bayer傳輸?shù)膬?yōu)勢更明顯。
NVIDIA同樣可以做完整的ISP圖像處理，甚至ASIC實現的ISP功能與性能相比FPGA更強大，但在此方案中，我們不得不采用FPGA進行完整的ISP處理，主要原因如下：
1）針對選定的Sensor，NVIDIA仍需要大量的Tuning工作；
2）NVIDIA的ISP不支持8bit RAW輸入模式；
3）部分應用工程師，并不熟悉ISP領域；
4）部分ISP算法，NVIDIA并沒有包含；
5）低延時的需求，需要流水線完成ISP。

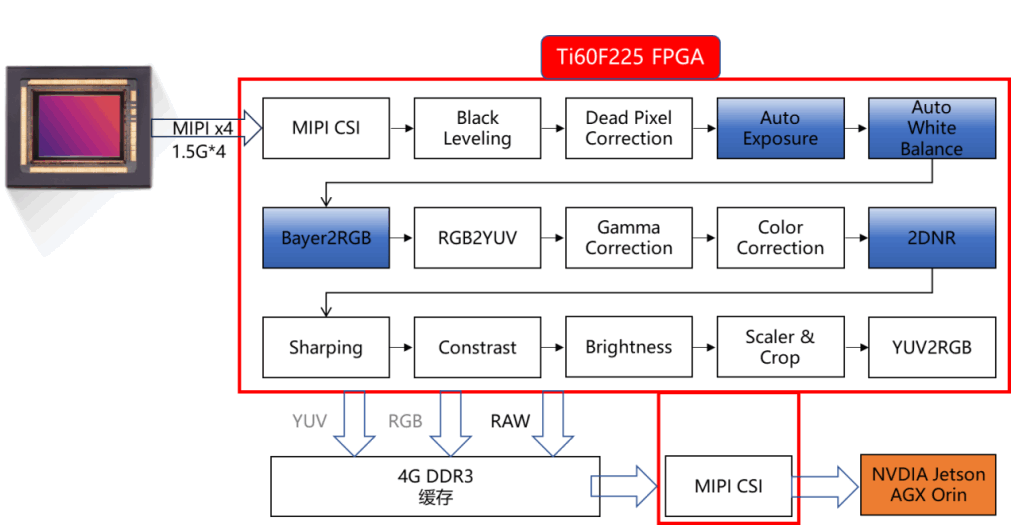

鑒于此，我們采用FPGA完成了一套完整的ISP處理流程，MIPI CSI直接輸出經過FPGA圖像處理完后的數據，NVIDIA AGX拿到RGB數據后，用戶可以直接進行后續的應用算法。基于易靈思FPGA的ISP圖像處理Pipeline，如下所示：
奧唯思自研的流水線ISP，相關的Feature，如下表所示：
|
參數 |
描述 |
參數開關 |
|
Black Leveling |
黑電平矯正 |
|
|
Dead Pixel Correction |
壞點矯正模塊（DPC） |
|
|
Auto Exposure |
自動曝光算法模塊 |
u 可調開關 u AE亮度目標值 u AE靈敏度 |
|
Auto White Balance |
自動白平衡算法模塊 |
|
|
Bayer2RGB |
Bayer轉RGB域 |
|
|
RGB2YUV |
RGB轉YUV域 |
|
|
Gamma Correction |
YUV域Gamma矯正 |
u 可調參數 |
|
Color Correction |
RGB色彩矯正 |
|
|
2DNR |
2D降噪算法模塊 |
u 可調開關 u 可調強度 |
|
Sharping |
邊緣銳化模塊 |
u 可調開關 u 可調強度 |
|
Saturation |
飽和度調節 |
u 可調強度 |
|
Contrast |
對比度增強模塊 |
u 可調強度 |
|
Brightness |
亮度調節模塊 |
u 可調強度 |
|
Scaler&Crop |
縮放/截屏模塊 |
u 可調參數 |
|
YUV2RGB |
YUV轉RGB模塊 |
硬件方面，采用奧唯思設計的VC-MIPI-AGX子卡，實現了用戶MIPICSI轉AGX Samtec的輸入。軟件方面，則需要根據硬件板卡和模組設計，開發特定的Sensor驅動適配。如果有特殊定制的控制需求，比如ISP參數的控制，則需要修改Camera框架，進行深度定制開發。
出于對系統安全性的保護，Jetson出廠時的，內核編譯打開了驅動簽名選項，如果新開發的驅動簽名證書不匹配，則驅動ko文件無法加載。但是一般用戶無法拿到NVIDIA編譯出廠鏡像時的簽名證書，無法解決ko簽名問題。如果需要使用新的sensor模組，則需要重新編譯內核、生成全系統鏡像、燒錄系統，工作量相當巨大。

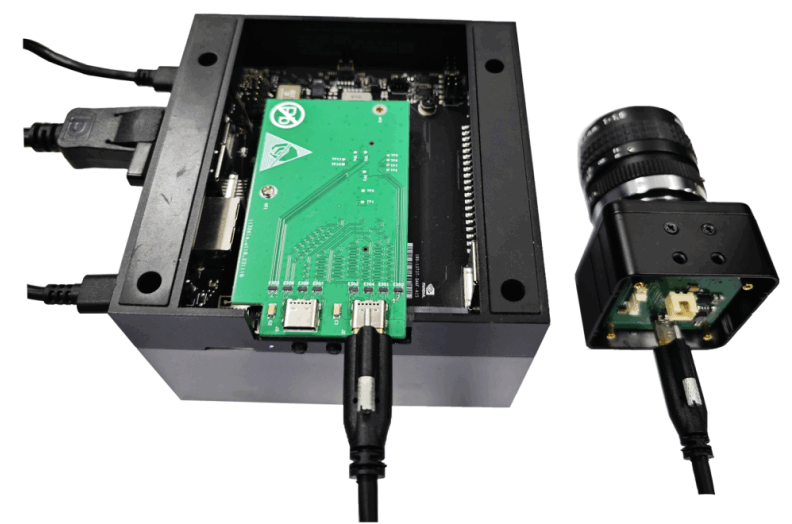

奧唯思為客戶解決上述軟硬件難題，并創造性地使用typeC 3.0線纜作為數據傳輸介質，連接可靠，通信穩定?；贜VIDIA Jetson AGX Orin開發者平臺，接入的自研的FPGA MIPI ISP相機連接環境，如下所示：
