隨著半導體逐漸演進，工藝也從28nm→12nm→7nm→3nm演進，更高的工藝，意味著更小的尺寸、更低的功耗，以及更高的性能。同等空間，在傳統工藝無法再升級的現狀下，工藝的提升可以帶來質的飛躍，例如現在的手機芯片、相機ISP，以及NVIDIA的GPU加速卡，也都伴隨著半導體工藝的突破，不斷突破自己的瓶頸，走向更高的舞臺。

1. FPGA對尺寸+性能的挑戰

那么，不僅是CPU、GPU，我們FPGA也是如此。傳統的60K左右的FPGA，尺寸需要20*20mm左右，加上外圍至少需要40*40mm的尺寸，在一些對性能要求高，但又對面積要求苛刻的場景，FPGA設計寸步難行（同等規模FPGA SOM尺寸對比）。

易靈思在低功耗、小尺寸、高性能FPGA上有一些獨到的建樹。易靈思鈦金系列FPGA：Ti60F100擁有60K的邏輯單元，可針對各種協議進行配置的高速I/O以及內置的SPI Flash和Hyper-RAM，所有這些都包含在僅有0.5mm pitch的5.5*5.5mm微型封裝中，幫客戶解決了產品尺寸以及FPGA性能問題。

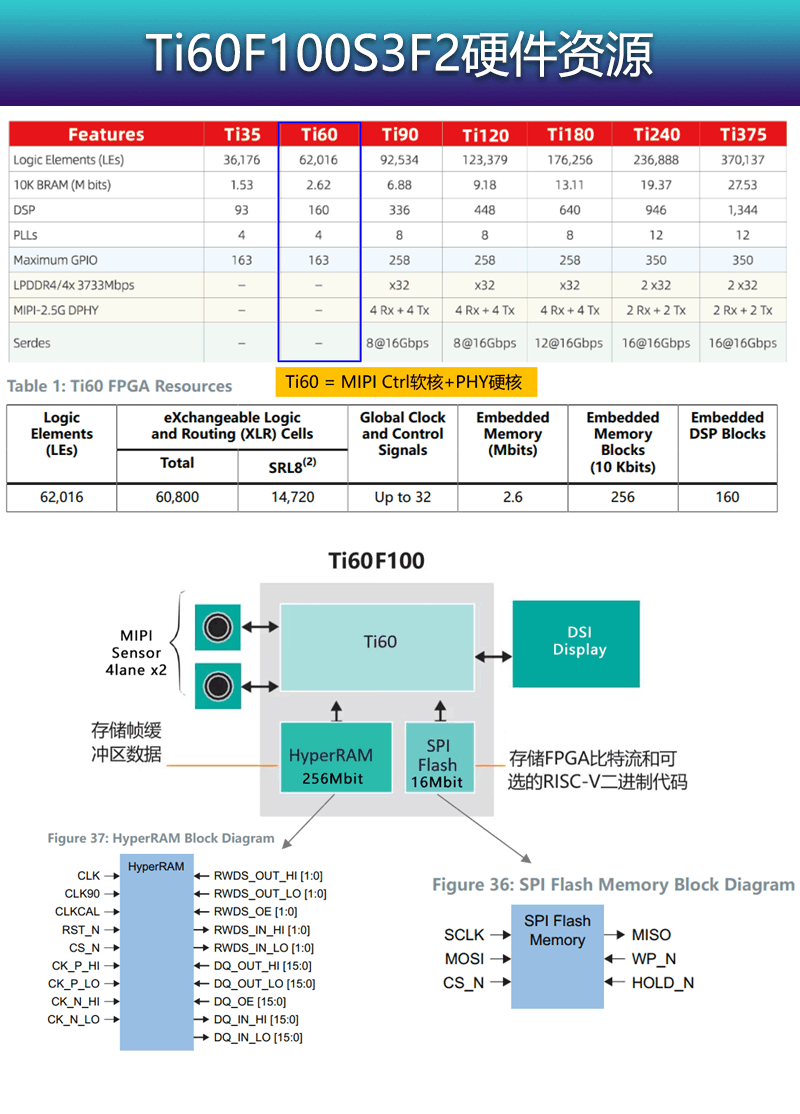

 2.Ti60F100S3F2芯片介紹

3.VF-Ti60F100 核心板介紹

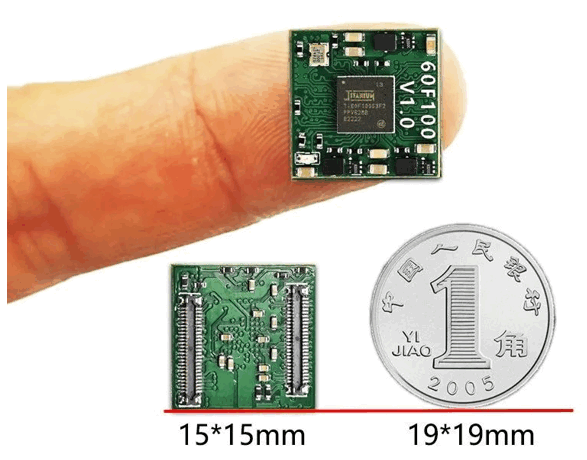

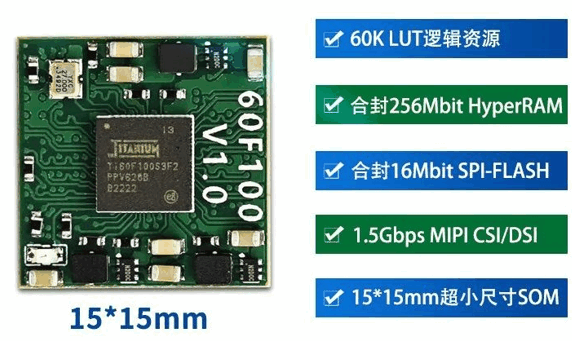

奧唯思科技作為易靈思認證的第三方合作伙伴，長期基于易靈思FPGA推出相關產品驗證平臺?；谝嘴`思Ti60F100的獨特特性，奧唯思設計了一款15*15mm的超小尺寸拇指板SOM：VF-Ti60F100 拇指SOM，助力客戶在特定場合快速實現自己的應用。

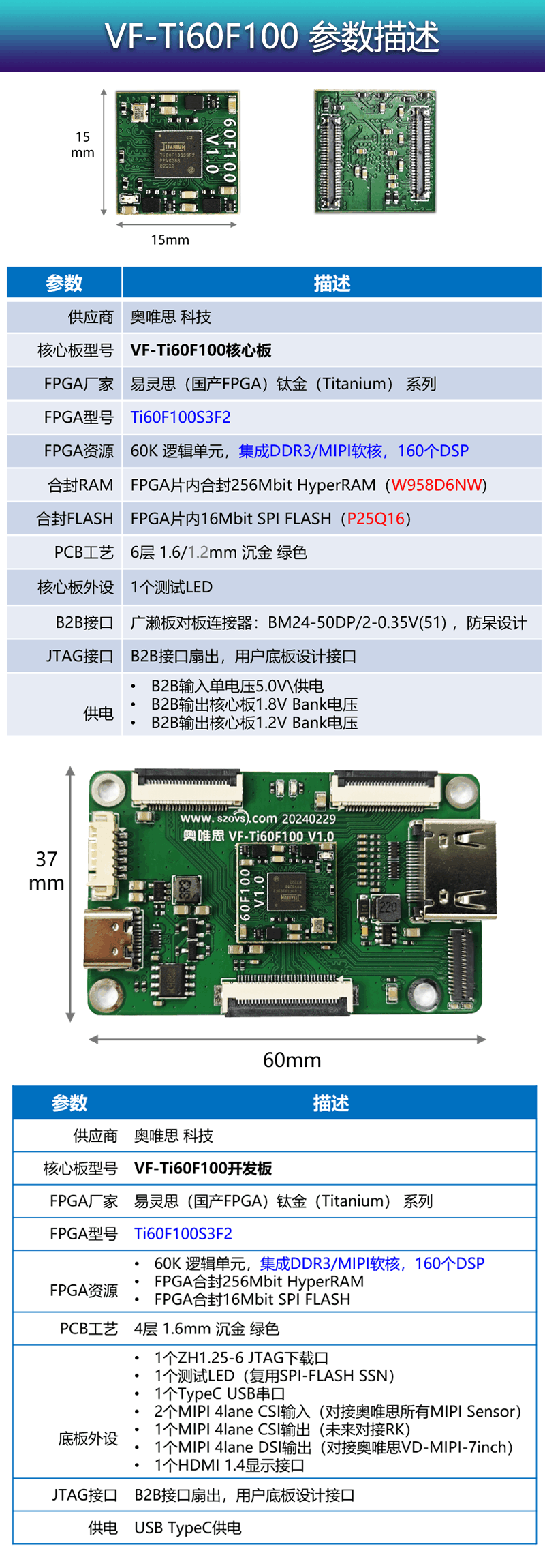

如下是易靈思Ti60F100 FPGA的選型規格及參數介紹：

4.VF-Ti60F100 開發板介紹

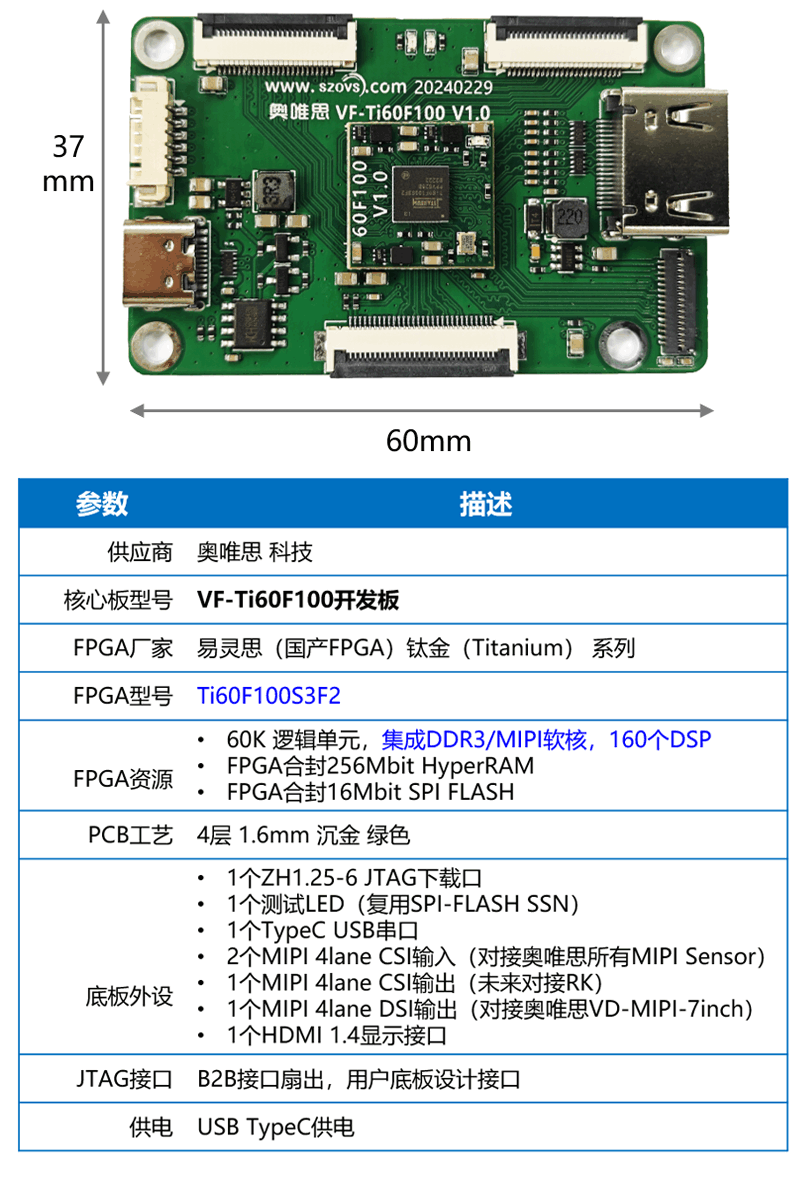

基于15*15的拇指FPGA SOM，為了幫客戶快速落地解決方案，奧唯思又設計了對應的載板，提供相關的Demo，支持客戶快速驗證MIPI CSI /DSI HDMI等接口，主要如下：

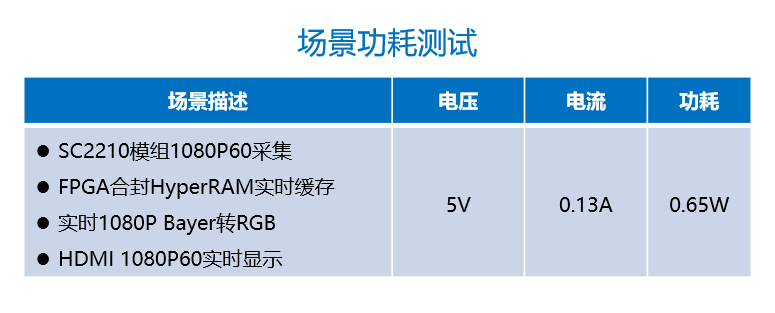

VF-Ti60F100，豈止是??；玩轉于指尖，挑戰FPGA的性能極限，同時加持易靈思的低功耗特性，是圖像多媒體領域的佳選型。如下是我們搭建的基于易靈思VF-Ti60F100S3F2的多媒體應用，包含2個CSI采集、1個DSI顯示，以及一個1080P60的HDMI顯示：

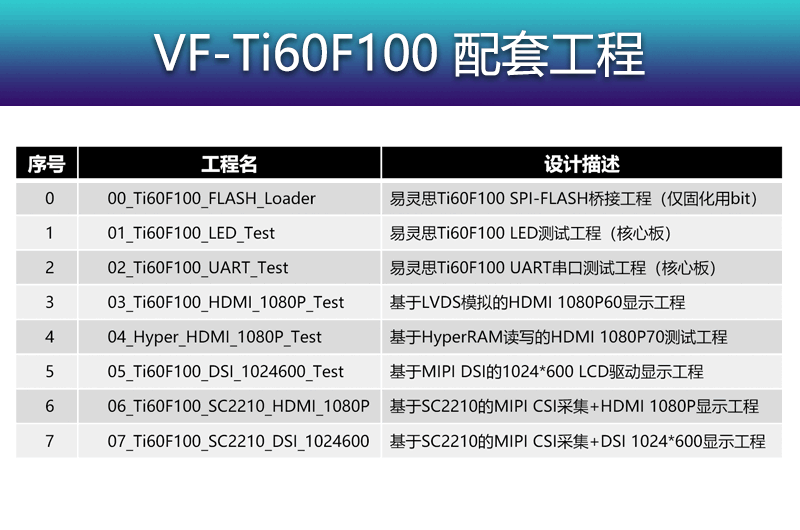

 5.配套工程&功耗介紹

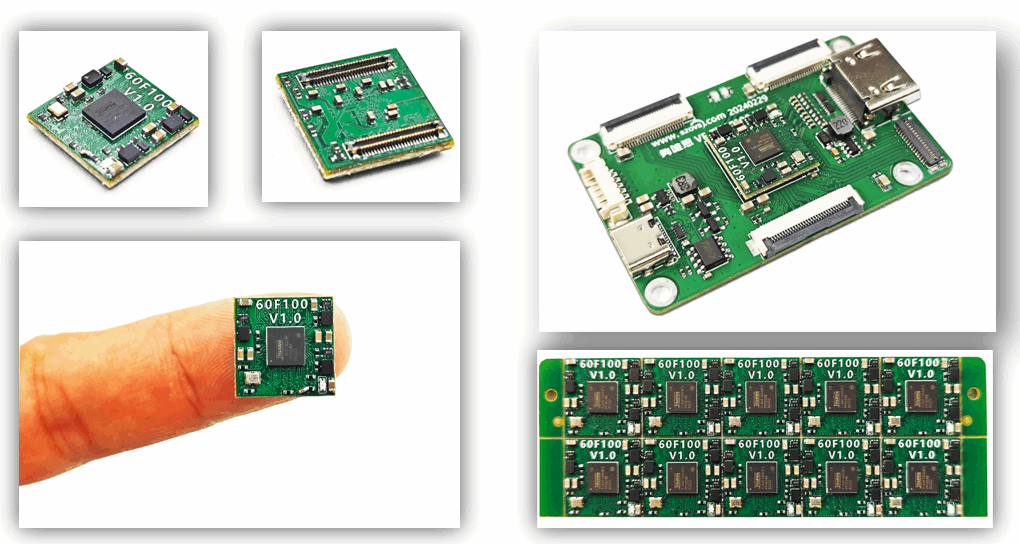

6.更多產品圖片

7. VF-Ti60F100采購下單

如果對我們的拇指板VF-Ti60F100感興趣，歡迎關注，歡迎采購；如果對低功耗高性能FPGA感興趣的朋友，歡迎關注，了解更多，謝謝！
