首發無損高性能USB2.0+HDMI內窺鏡解碼板
過去奧唯思聚焦于FPGA工業視覺，經過2年的時間逐漸將重心轉移到至醫療內窺圖像。這些年，奧唯思不僅給客戶定制化服務醫療電子內窺鏡處理系統，并且不斷地學習，不斷地改進，不斷地突破。
而今天，終于塵埃落定，我們首次推出可公開發售的內窺解碼板：

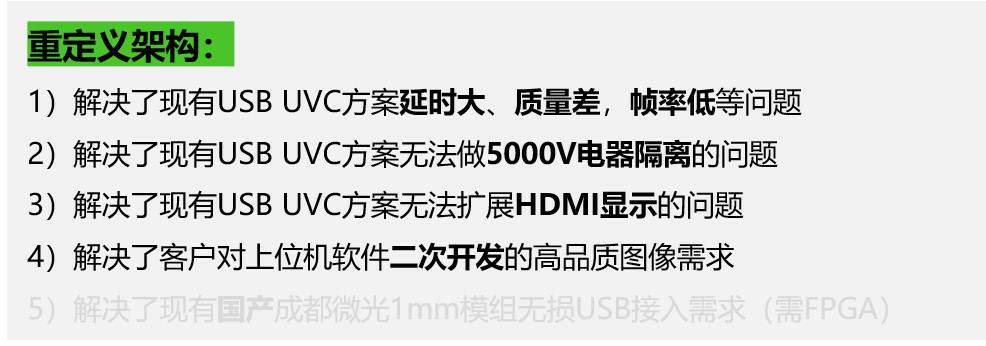

基于此，我們推出了一套全新架構的無損USB2.0 + HDMI直顯示的方案，它幾乎解決完了傳統UVC內窺方案的所有缺點和不足，并且創造性的滿足了很多客戶的X86接入需求（機器人醫療客戶好喜歡）：

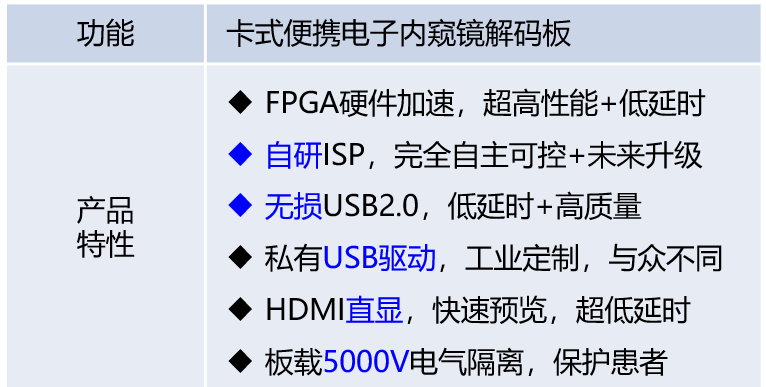

基于FPGA的高速并行可重構的特性，我們實現了VEP-002A的諸多特性，如下所示：

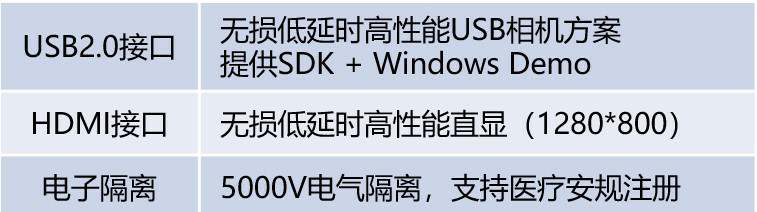

板載12V，以及LED、光纖供電接口，在高度集成度設計下，我們已經量產了VEP-002A。如下圖所示，是VEP-002A板卡功能，以及輸入輸出接口的介紹：

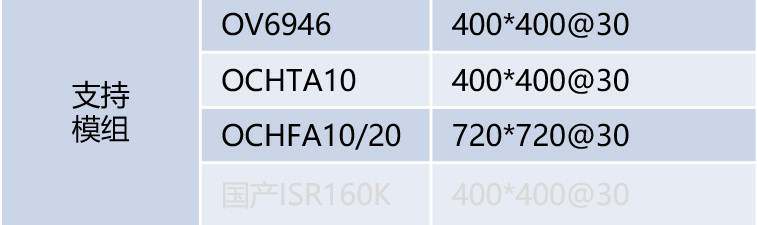

如上，不以犧成本代價，我們采用OAH0428解碼芯片，配合2顆FPGA的信號處理，支持了多種傳感器的接入，如下所示：
傳統USB芯片的方式，是很難靈活接入多相機方案的，這也是FPGA的優勢。

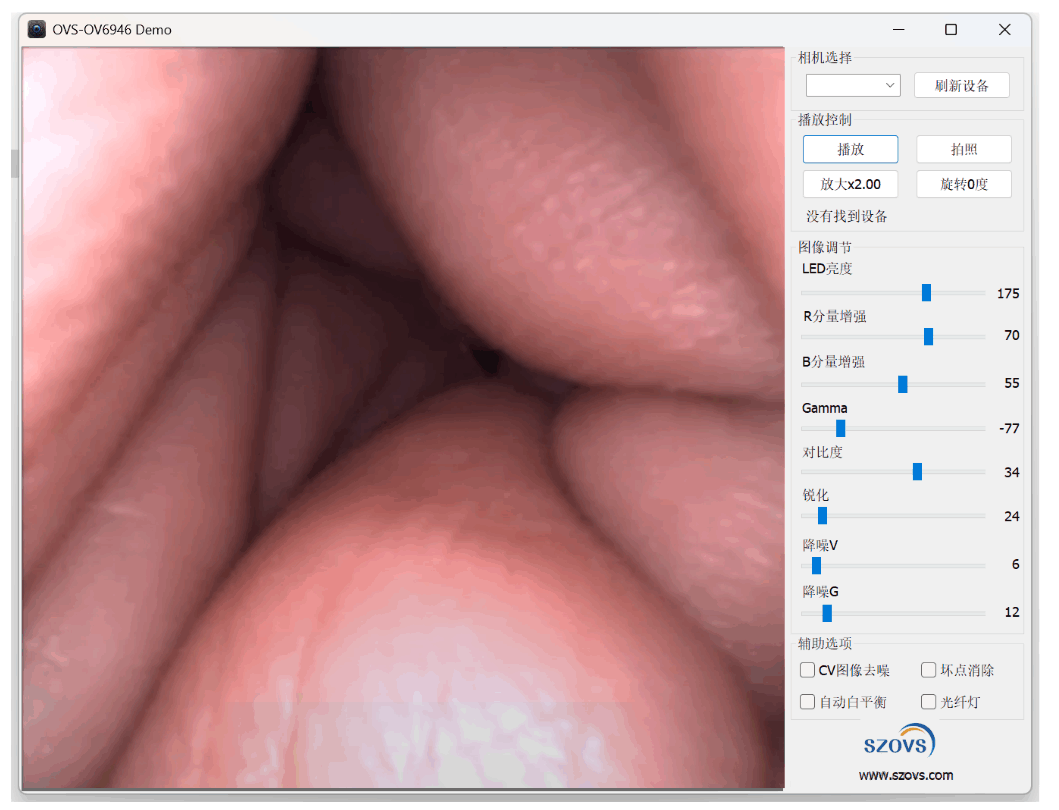

除此之外，我們采用的USB專用驅動方案，因此客戶可以更高的效率，更高的自由度去采集圖像，以及PC端軟件的二次開發。
根據我們的測試評估，我們的低延時高性能USB方案，USB僅需10余ms的接入，加上曝光時間、讀出時間、緩存時間，整體延時也在90ms以內，遠比UVC方案180ms要低。
另外，我們也創造性的增加了HDMI直顯方案，滿足部分客戶同顯/直顯的需求，即一方面可以更高效的直接顯示/演示，另方面還可以去X86二次開發圖像。
后一個重點，我們直接設計了5000V電器隔離，醫療產品，比如對生命負責，因此安規必須在考慮范圍之內，如此，我們中填補了傳統UVC內窺方案的所有空缺！

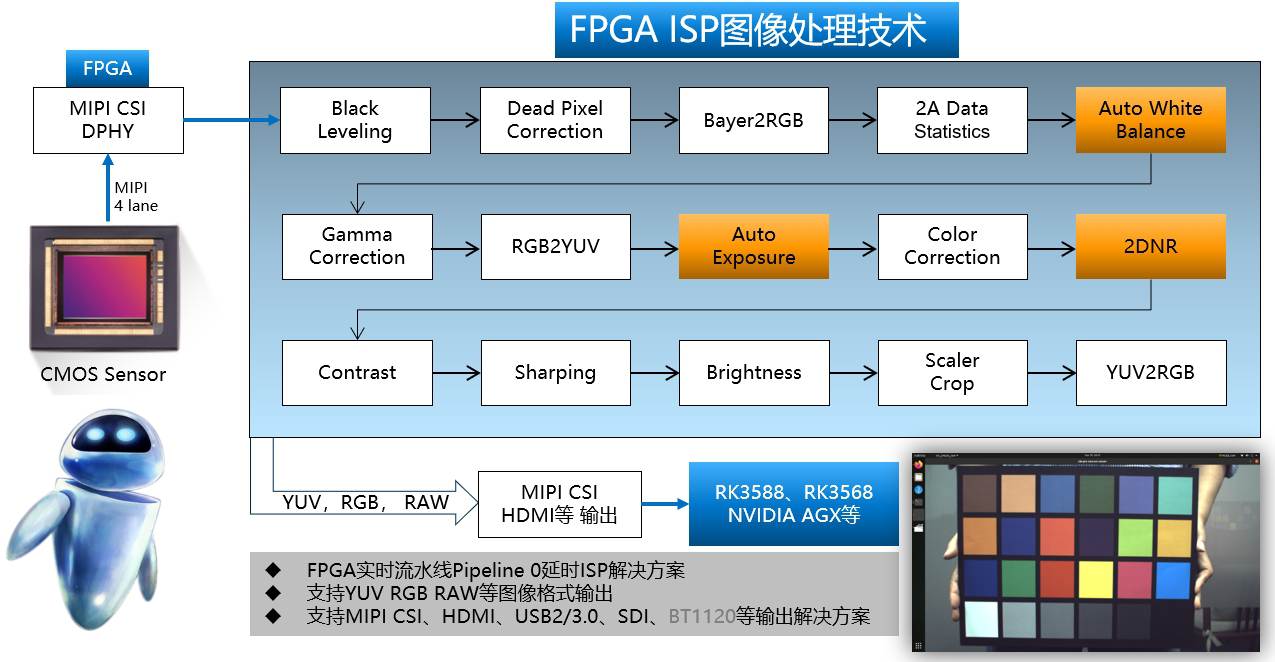

VEP-002A硬件設計的核心，仍然是FPGA：以我們十幾年的FPGA圖像處理經驗，我們?nèi)匀粓猿植捎肍PGA實現全流水ISP圖像處理，竭盡全力將電子內窺圖像處理榨干到了極限。

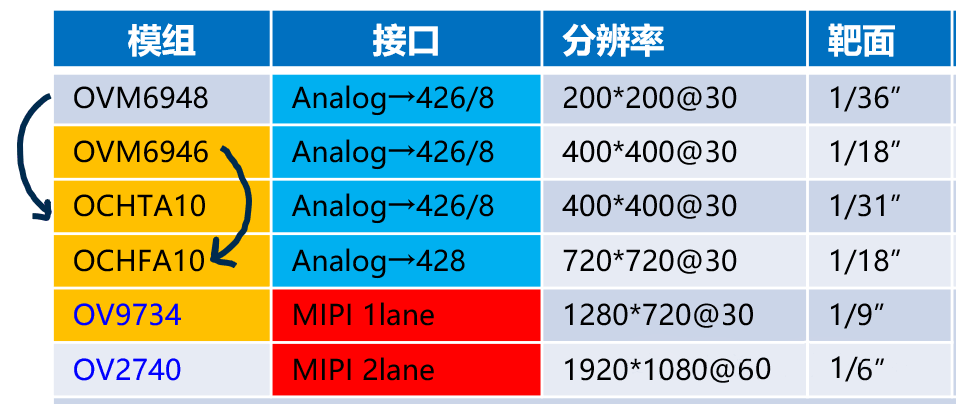

在電子內窺鏡領域，做大簡單，做小反而更難，因為靶面越小，進光量越小，圖像質量會越差，噪聲也隨之會更大。如下圖所示，是我整理的主流OV電子內窺鏡的表格。
經過2年的探索，我們逐漸確認了業務方向：將精力都放到了1mm及以下內窺鏡上。
如果對VEP-002A感興趣的客戶，可以轉 www.chajuzhijia.cn 找奧唯思商務洽談，或者轉淘寶鏈接和奧唯思客服[敏感詞]姐了解更多（淘寶只是樣品價格）：
https://item.taobao.com/item.htm?ft=t&id=922894210836
延時及HDMI直顯效果測試：
